产品使用范围：

QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上制造的产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

使用条件：

1、连续运行时，介质温度不高于40℃；

2、介质PH值为6-9。

3、大潜没深度10m。

型号表示方法：

结构简介：

专门设计的装置部件和设备备件使污泥回流泵好性能。

1、电缆：电缆采用特制水密电缆；

2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；

3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；

4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；

5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；

6、轴承：采用轴承，设计使用寿命可达100，000小时以上；

7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；

8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；

9、品牌锥管：品牌锥管的目的是为了形成好的流动状态；

10、排出接头：排出接头用于将锥管固定在出水管上；

11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。

产品特点：

1、按低扬程、大流量专门设计，效率高；

2、抗堵塞、缠绕，使用可靠；

3、采用新的密封材料，可以连续运行10000小时以上；

4、结构紧凑，安装维修方便；

5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；

6、内设漏电漏水及电机过载保护（报警）装置，确保产品与可靠。

主要性能参数：

性能曲线：

安装：

1正确安装使用是该泵能、正常运转的基本保证。

2污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可设备进行检查和维护，安装方便快捷。

3本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。

4预埋件和拍门由用户采购安装，用户定购时应该注意。

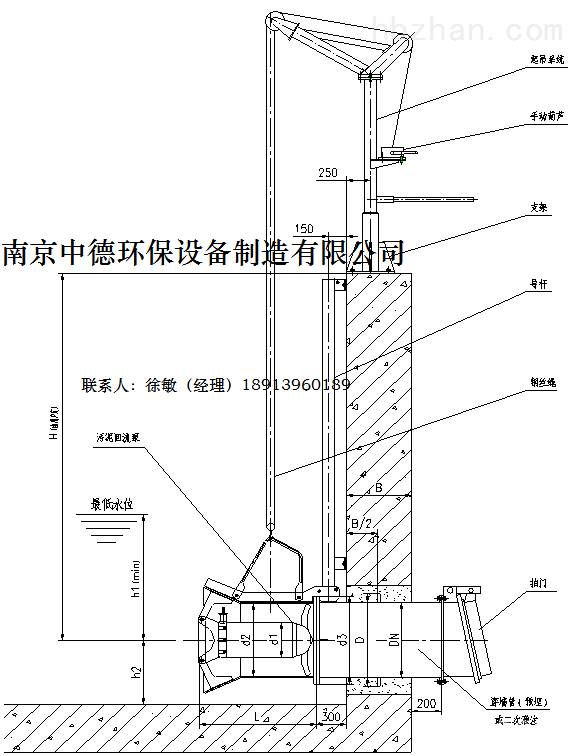

产品安装尺寸：
